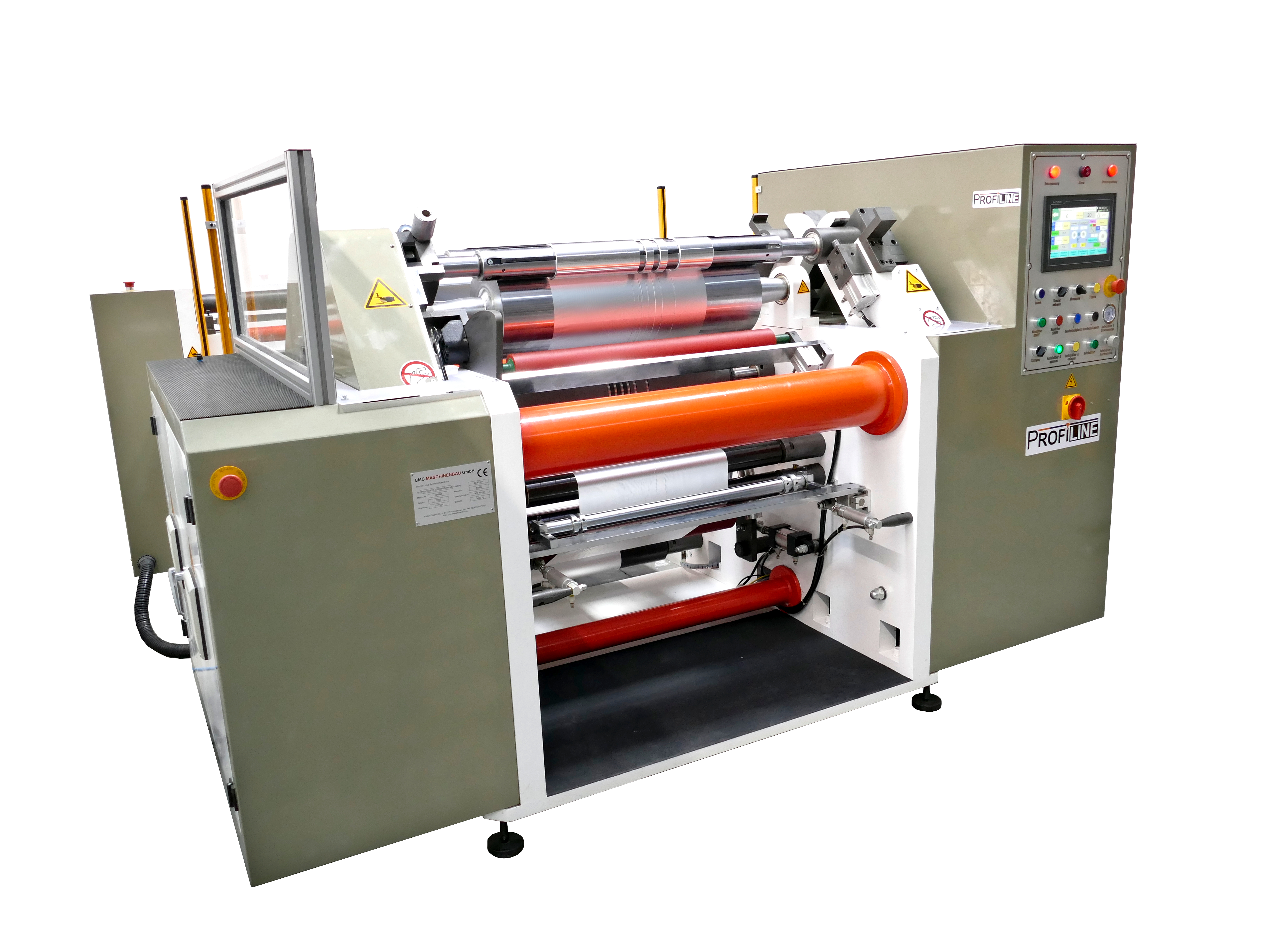

Umroll- und Schneidmaschine PROFIline US-700 Surface

Die Umroll- und Schneidmaschine PROFIline US-700BDFQ Surface ermöglicht das faltenfreie Umrollen und Schneiden von Aluminium und Kupfer mit einer Materialstärke von 8μm bis 200μm.

Technische Details

• Schnittbreite: Variabel ab 8mm mit Kreis- und Gegenmessern / Variabel ab 3mm mit Rasierklingen

• Maximale Materialbreite: bis 3m (weitere Größen auf Anfrage)

• Abwickeldurchmesser: 850mm (weitere Größen auf Anfrage)

• Spannwellen Abwicklung: Ø40mm, Ø70mm, Ø76mm, Ø152mm (weitere Größen auf Anfrage)

• Aufwickeldurchmesser: 2 x 500mm (weitere Größen auf Anfrage)

• Spannwelle Aufwicklung: Ø40mm, Ø70mm, Ø76mm, Ø152mm (weitere Größen auf Anfrage)

• Arbeitsgeschwindigkeit: 300 m/min (abhängig vom Material und Arbeitsprozess)

• Absauggebläse für Randabsaugung

• Führungsrollen: Abwickler Ø 100 x 800 mm, HV700 Hartaluminiumlegierung

• Aufwickler Ø 100 x 750 mm, HV700 Hartaluminiumlegierung

• Hauptsteuerung: MITSUBISHI SPS und MCGS Touchscreen Schnittstelle, mit automatischem Stopp für Meterzählung, automatische Erkennung der verbleibenden Durchmesser, automatische Geschwindigkeitsregelung der Liniengeschwindigkeit.

• Aufwickelstruktur: Pneumatische Spannwelle, mit 40 mm, 70 mm 76 mm und 150 mm Durchmesser jeweils 2 Stück auf zentraler Antriebswelle, Durchmesser der Antriebswelle 220 mm, Oberfläche feingeschliffen und hartverchromt. Automatisches heben bei zunehmendem Durchmesser, Andruckregelung durch elektropneumatische Steuerung mittels Proportionalventil. Ausführung mit zwei Kanälen, pneumatische Be oder Entlastung der Auflagearme

• Aufwicklerantrieb: 2 Stück 4 kW Servomotor mit Vorspannsystem, automatischer Bahnspannungskontrolle im Normalbetrieb von 5 N bis 220 N (Boost plus 20 %)

• Abwicklerstruktur: Wellenloses Abwickeln mit Spannkonen für Durchmesser 70mm, 76 mm und 150mm sowie pneumatische Spannwellen für einem Durchmesser ab 40mm.

• Abwickler Bahnspannung: 4 kW Servomotor mit automatischer Bahnspannungskontrolle im Normalbetrieb von 10 N bis 130 N. (Boost plus 20 % möglich)

• Vorzug Hauptmotor: S Umschlingung mit 4 KW Servomotor, Antrieb verbunden mit Schneideeinheit. Die Traktionswalzenoberfläche ist hartverchromt und feingeschliffen, die Andruckwalze ist gummiert mit PU, Andruck kann pneumatisch reguliert werden

• Bahnlaufregelung mittels PAUSOURCE Regler und CCD Liniensensor Kantendetektion auf die Materialkante (bei entsprechendem Kontrast) oder Steuerstreifen möglich.

• Faltenfreies umspulen und schneiden mit verstellbaren Breitstreckwalzen

• Display- und Bedienelemente Sprache: Deutsch und Englisch (andere Sprachen möglich)

• Dokumentation: CE Konformitätserklärung

• CE-Dokumentation in Deutsch (andere Sprachen möglich)

• Bedienungsanleitung in Deutsch (andere Sprachen möglich)

• Elektrischer Schaltplan in Deutsch (andere Sprachen möglich)
