Auf- bzw. Abwickelmaschine

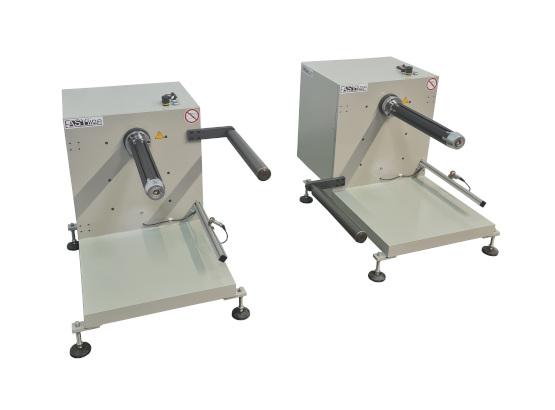

Die Auf- bzw. Abwickelmaschinen EASYline DP-320/700C sowie DP-420/700C sind zum Auf- oder Abwickeln von bahnförmigen Materialien geeignet. Zwei unterschiedliche Bahnbreiten stehen dabei zur Auswahl: 320 mm oder 420 mm bei einem maximalem Wickeldurchmesser von jeweils 700mm. Durch den einfachen und funktionalen Aufbau sind die Maschinen sehr gut zu bedienen.
Über eine ruckelfreie Magnetpulverkupplung kann die Bahnspannung stufenlos eingestellt werden. Der geschwindigkeitsgeregelte Antrieb erlaubt mittels Frequenzumformer Links- und Rechtslauf für Auf- und Abwickeln.
Ein Sensor misst kontinuierlich den Durchmesser ihres Wickels. Er kann für die Erkennung „Material leer“ und „Maximaler Rollendurchmesser erreicht“ genutzt werden.
Die Auf- bzw. Abwickelmaschinen der EASYline DP-Serie sind elektrisch bereits vorbereitet zum Verbinden mit einer Vormaschine. Somit ist das Einschleifen einer Start-/Stopp-Meldung sowie der „Not-Aus“ Meldung in eine Meldungskette problemlos möglich. Mit Hilfe vieler optionaler Möglichkeiten können sie die Auf- und Abwickler EASYline DP-320 und EASYline DP-420 exakt auf ihre Bedürfnisse anpassen. Dazu gehören zusätzliche Meldungen für den Bediener wie zum Beispiel Meldung von „Material voll/leer“ mittels LED oder Sirene, jedoch auch Spannwellen in allen gängigen Größen, zusätzliche Umlenkwellen, eine Tänzersteuerung (klassisch oder mit Sensor Schlaufenerkennung zur Vormaschine) als auch z.B. zusätzliche Meterzähler.

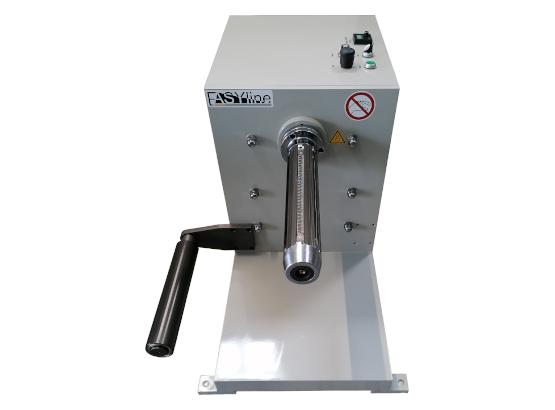

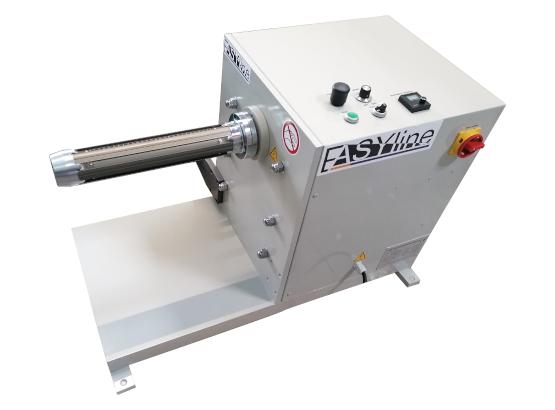

EASYline DP-320/700C
-
Materialbreite bis 320 mm
-
Durchmesser max. Ø 700 mm
- Rechts/links Auf/Abwickeln möglich
- Sensor zur Erkennung "Material voll/leer"
- Bahngeschwindigkeit bis 80m/min
- Länge x Breite x Höhe ca. 800 mm x 620 mm x 850 mm
- Gewicht ca. 130 kg
- Preis: ab 4.200,00 EUR exkl. MwSt.
-
Stahlplattenkontruktion
- Geschweißter Stahlrahmen
- Seiten und Abdeckplatten aus Stahlblech
- Elektronik im Maschinengehäuse integriert
- Umlenkwelle zur Führung der Materialbahn
- Rechts/links Auf/Abwickeln möglich
- Pneumatische Spannwelle 76 mm
- Durchmesser max. Ø 700 mm
- Rollengewicht max. 40 kg
- Materialbreite bis 320mm
- Drehstromasynchronmotor mit 2,2kW Leistung
-
Frequenzumformer zur stufenlosen Regelung des Motors
-
Magnetpulverkupplung mit 50Nm / 5kg / 2A
-
Kontroller mit Display und Potentiometer zum Einstellen des Bahnzugs
- Anschluss 230V / 3kW / 50Hz
- Hauptschalter
- Maschine START / STOP
- Potentiometer zum Einstellen der Geschwindigkeit
- Wahlschalter mit Knebelgriff zum Einstellen der Drehrichtung
- Vorbereitet zum Einschleifen einer Vormaschine
- Spannwellen in diversen Größen
- Zusätzliche Meldungen für den Bediener wie zum Beispiel Material voll / leer
- Meldung mittels LED oder Sirene
- Zusätzliche Umlenkwellen
- Zusätzlicher Meterzähler
-
Tänzersteuerung (klassisch oder mit Sensor Schlaufenerkennung zur Vormaschine)
EASYline DP-420/700C
-
Materialbreite bis 420 mm
-
Durchmesser max. Ø 700 mm
- Rechts/links Auf/Abwickeln möglich
- Sensor zur Erkennung "Material voll/leer"
- Bahngeschwindigkeit bis 80m/min
- Länge x Breite x Höhe ca. 800 mm x 720 mm x 850 mm
- Gewicht ca. 145 kg
- Preis: ab 4.450,00 EUR exkl. MwSt.
-
Stahlplattenkontruktion
- Geschweißter Stahlrahmen
- Seiten und Abdeckplatten aus Stahlblech
- Elektronik im Maschinengehäuse integriert
- Umlenkwelle zur Führung der Materialbahn
- Rechts/links Auf/Abwickeln möglich
- Pneumatische Spannwelle 76 mm
- Durchmesser max. Ø 700 mm
- Rollengewicht max. 40 kg
- Materialbreite bis 420 mm
- Drehstromasynchronmotor mit 2,2kW Leistung
-
Frequenzumformer zur stufenlosen Regelung des Motors
-
Magnetpulverkupplung mit 50Nm / 5kg / 2A
- Kontroller mit Display und Potentiometer zum Einstellen des Bahnzugs
- Hauptschalter
-
Anschluss 230V / 3kW / 50Hz
- Maschine START / STOP
- Potentiometer zum Einstellen der Geschwindigkeit
- Wahlschalter mit Knebelgriff zum Einstellen der Drehrichtung
- Vorbereitet zum Einschleifen einer Vormaschine
- Spannwellen in diversen Größen
- Zusätzliche Meldungen für den Bediener wie zum Beispiel Material voll / leer
- Meldung mittels LED oder Sirene
- Zusätzliche Umlenkwellen
- Zusätzlicher Meterzähler
-
Tänzersteuerung (klassisch oder mit Sensor Schlaufenerkennung zur Vormaschine)
