Umroll- und Schneidmaschine EASYline US-320 und US-420

Die Umroll- und Schneidmaschine EASYline US-320/ US-420 ermöglicht die Herstellung von Schmalschnittrollen aus beliebigen Rollenmaterialien wie Papier, Folien Haftetiketten und Laminaten bis ca. 600gr./m². Sie konfektioniert und kontrolliert bahnförmige Materialien bis zu einer Breite von 320mm/ 420mm.

Die aus einem massiven Stahlrahmen bestehende robuste Maschine lässt sich bereits nach kurzer Einarbeitungszeit problemlos bediene. Die Geschwindigkeit kann elektronisch geregelt werde. Nach Erreichen einer voreingestellten Anzahl von Etiketten oder Laufmetern stoppt die Maschine automatisch.

Der einfache, effiziente Aufbau der Anlage ermöglicht extrem kurze Ein– und Umrüstzeiten.

Zu verarbeitendes Material: Haftetiketten, Papier, Folie, Laminate bis 600 gr/m².

 Datenblatt - deutsch      Datasheet - english

Jetzt Anfragen

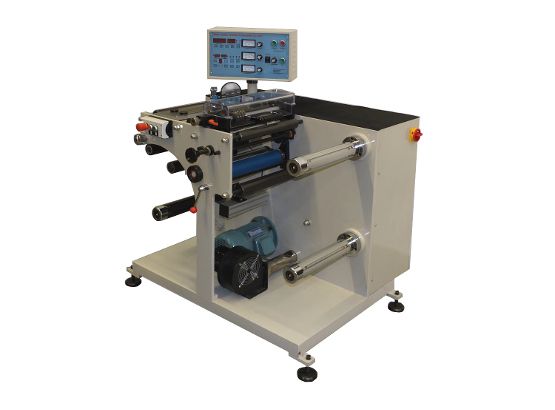

Umroll- und Schneidmaschine EASYline US-320 und US-420



Ausstattung der EASYline US-320

Stahlrahmen

  • Geschweißter Stahlrahmen

  • Seitenplatten aus lackierten Stahlplatten

  • Bodenplatte aus Stahl

  • Seiten und Abdeckplatten aus Stahlblech

  • Elektronik im Maschinengehäuse integriert

  • Anschluss 240 Volt

Abrollung mit pneumatischer Spannwelle

  • Magnetpulverbremse

  • Rechts/links Abwickeln möglich

  • Bahnzug manuell einstellbar

  • Automatische Abschaltung bei Rollenende

  • Pneumatische Spannwelle 76 mm

  • Durchmesser max. Ø 500 mm

  • Rollengewicht max. 80 kg

  • Materialbreite von 50 mm bis 320 mm/ 420mm

Splicetisch

  • Splicetisch aus Stahlblech

  • Zwei mechanische Materialklemmen

  • Messerführung für Quer- oder Diagonalschnitt

Bahnmittensteuerung (Bahnkantensteuerung)

  • Mittels 2 Stück Lichttaster

Zähler

  • Umschaltmöglichkeit von Etikettenzähler auf Laufmeterzähler

  • Maschine stoppt bei Erreichen der vorgewählten Stückzahl / Länge

Vorzugseinheit

  • Stahlwalze

  • Gummierte Anpressrolle

  • Pneumatischer Anpressdruck der Anpressrolle

  • Elektromotorisch angetrieben

  • Bahngeschwindigkeit bis 120m/min je nach Produkt

Absaugevorrichtung

  • Axialgebläse zum Absaugen eines Randstreifens

Längsschneider

  • Scherenschnittsystem

  • Acht Stück Obermesser

  • Acht Stück Untermesser

  • Minimale Schnittbreite 18mm

  • (verschiedene Messersysteme auf Anfrage)

Aufwicklung

  • Zwei pneumatische Spannwellen für 3 Zoll Hülsen

  • Bahnzug separat über Magnetpulverkupplung einstellbar

  • Rollendurchmesser max. Ø 480 mm

  • Zulässiges Achsgewicht 80kg

Bedienungs- und Steuereinheit

  • Hauptschalter

  • Steuerung EIN

  • Maschine START / STOP

  • Not-Aus

  • Variable Geschwindigkeit durch Drehpotentiometer

  • Automatisches Stoppen der Maschine bei Erreichen der vorgewählten Meterzahl / Etikettenzahl

  • Elektronikkomponenten im Maschinengehäuse integriert

  • Bahnlauf von links nach rechts

Technische Daten

  • Elektrische Spannung: 240 Volt

  • Elektrische Leistung: 1,8 / 2,2 KW

  • Strom: 10 Ampere

  • Frequenz: 50 Hz

  • Länge x Breite x Höhe ca.: 1.100 mm x 900/1.000 mm x 1.300 mm

  • Gewicht ca.: 530/ 600 kg

Optionen

  • Spannwellen ab 19 mm bis 6 Zoll Durchmesser

  • Friktionswellen
  • Innen/ Außenwickeln umschaltbar
  • Quetschmesserwerk
  • Klingenschneidwerk
  • Rückseitenritzwerk
  • Schmalschnittwerk ab 3mm
  • Etikettenzähler für transparente Materialien
  • Ausrüstung zur Verarbeitung von offenem Kleber
​
