Laminiermaschine EASYline LM-1300 und LM-1800

Der Rollenlaminator EASYline LM-1300 / EASYline LM-1800 ist für das Laminieren und Schneiden von bahnförmigen Materialien bis zu einer Breite von 1.300 mm / 1.800 mm ausgelegt. Die Kaschieranlage ist für den industriellen Einsatz gedacht und kann Rollen bis 600 kg bei max. 1.000 mm Durchmesser aufnehmen. Der passende Bahnzug wird über Magnetpulver-Bremsen eingestellt. Zusammen mit der gummierten Anpress-Walze mit variablen Anpressdruck erhält man ein optimales Laminier-Ergebnis. Der Kaschierlaminator ist für mittlere bis größere Kaschieraufträge geeignet.

Die aus einem massiven Stahlrahmen bestehende robuste Kaschiermaschinen lässt sich bereits nach kurzer Einarbeitungszeit problemlos bedienen. Die Laminiermaschine stoppt nach einer eingestellten Meterlänge und am Ende der Rolle automatisch. Je nach Material ist eine Geschwindigkeit bis zu 110m/min zu erreichen.

Es werden jeweils acht Ober- und Untermesser mitgeliefert, wodurch das laminierte Material in Rollen mit einer minimalen Breite von 20 mm geschnitten werden kann (Rollenscherenschnitt).

Der einfache, effiziente Aufbau der Laminier-Anlage ermöglicht extrem kurze Ein– und Umrüstzeiten, der robuste mechanische Aufbau eine hohe Lebensdauer. Die Elektronik-Komponenten sind im Gehäuse integriert, so dass nur etwa 6 m² und ein 240V Anschluss benötigt wird.


Jetzt Anfragen.

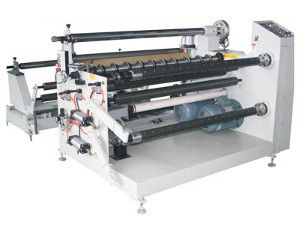

Laminiermaschine EASYline LM-1300 und LM-1800

 Ausstattung der EASYline LM-1300 und EASYline LM-1800

Stahlrahmen

  • Seitenplatten aus lackierten Stahlplatten

  • Bodenplatte aus Stahl

  • Seiten und Abdeckplatten aus Stahlblech

  • Elektronik im Maschinengehäuse integriert

  • Anschluss 240 Volt

Abrollung 1 mit pneumatischer Spannwelle

  • Rechts/links Abwickeln möglich

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Pneumatische Spannwelle 76 mm

  • Durchmesser max. Ø 1.000 mm

  • Rollengewicht max. 600 kg

  • Materialbreite von 250 mm bis 1.000 mm

  • Stopsensor (Bei Rollendende)

Abrollung 2 mit pneumatischer Spannwelle

  • Rechts/links Abwickeln möglich

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Pneumatische Spannwelle 76 mm

  • Durchmesser max. Ø 600 mm/ 800 mm

  • Rollengewicht max. 600 kg

  • Materialbreite von 250 mm bis 1.300 / 1.800 mm

  • Stopsensor (Bei Rollendende)

Vorzugseinheit / Laminierwerk

  • Stahlwalze

  • Gummierte Anpressrolle, pmeumatisch einstellbar

  • Einstellbarer Anpressdruck der Anpressrolle

  • Elektromotorisch angetrieben

  • Bahngeschwindigkeit bis 110m/min je nach Produkt

Absaugevorrichtung

  • Axialgebläse zum Absaugen eines Randstreifens

Zähler

  • Laufmeterzähler

  • Maschine stoppt bei Erreichen der vorgewählten Länge

Aufwicklung

  • Pneumatische Spannwelle für 3 Zoll Hülsen

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Rollendurchmesser max. Ø 500 mm

  • Zulässiges Achsgewicht 500 kg

Bedienungs- und Steuereinheit

  • Hauptschalter

  • Steuerung EIN / AUS

  • Maschine START / STOP

  • Not-Aus

  • Variable Geschwindigkeit durch Drehpotentiometer

  • Automatisches Stoppen der Maschine bei Erreichen der vorgewählten Meterzahl

  • Elektronikkomponenten im Maschinengehäuse integriert

  • Sicherheitssystem durch Maschinen umgreifendes Lichtgitter

Optionen - Längsschneider

  • Scherenschnittsystem

  • Acht Stück Obermesser mit Klemmung

  • Acht Stück Untermesser mit Klemmung

  • inimale Schnittbreite 20 mm

Technische Daten

  • Elektrische Spannung: 240 Volt

  • Elektrische Leistung: 6 KW

  • Strom: 10 Ampere

  • Frequenz: 50 Hz

  • Länge x Breite x Höhe ca.: 2.500 mm x 2.200/ 2.700 mm x 1.400 mm

  • Gewicht ca.: ca. 1.200 kg / 1.400 kg
